O cabo coaxial RG59 é um cabo comum de impedância de 75 ohms usado principalmente para transmissão de sinais de vídeo. Este artigo fornecerá uma análise detalhada do cabo coaxial RG59.
1, Estrutura
Condutor central: geralmente um único fio de cobre ou fio de aço banhado a cobre.
Camada de isolamento: Polietileno (PE) ou outros materiais de isolamento.
Camada de blindagem: malha tecida ou folha de alumínio, usada para reduzir interferência eletromagnética.
Bainha externa: PVC ou outro material protetor, proporcionando proteção mecânica.
2, características elétricas
Impedância: A impedância padrão é de 75 ohms, adequada para transmissão de sinal de vídeo.
Atenuação: Possui menor perda de sinal em baixas frequências, mas à medida que a frequência aumenta, a atenuação também aumenta proporcionalmente.
Largura de banda: Adequado para faixa de frequência de 0 a 3 GHz, especialmente para sinais de vídeo e áudio.
3, Características físicas
Flexibilidade: Relativamente macio, fácil de conectar e instalar.
Durabilidade: Boa resistência ao desgaste e resistência à tração.
Custo-benefício: Comparado a outros tipos de cabos coaxiais como o RG6, o RG59 tem um custo menor e é adequado para aplicações com orçamentos limitados
4, Aplicações específicas
O cabo coaxial RG59 é amplamente utilizado nos seguintes campos:
1. Sistema de Circuito Fechado de Televisão (CFTV)
O RG59 é um dos cabos coaxiais mais utilizados em sistemas CFTV, utilizado para conectar câmeras e equipamentos de monitoramento. Ele pode transmitir sinais de vídeo de alta-qualidade de forma estável e é fácil de conectar dentro de edifícios devido à sua boa flexibilidade.
2. Televisão a cabo (TV a cabo)
Em alguns sistemas de distribuição de TV a cabo pequenos ou existentes, o RG59 é usado para transmitir sinais de transmissão de antenas ou receptores de satélite para as televisões dos usuários. Embora já exista uma preferência pela utilização de cabos RG6 com melhor desempenho, em alguns casos o RG59 ainda é uma opção viável.
3. Transmissão e áudio e vídeo profissional
Além dos sinais de vídeo, o RG59 também pode ser usado para transmitir sinais de áudio e servir como cabo de áudio balanceado em alguns ambientes de áudio profissionais. Além disso, muitas vezes aparece em comunicações sem fio, de ondas curtas e outras ocasiões.
4. Sistema de entretenimento doméstico
Em configurações de home theater, o RG59 pode ser usado para conectar dispositivos como DVD players, consoles de jogos, Blu ray players, etc. a televisores ou outros dispositivos de exibição para obter vídeo de alta{2}}definição e transmissão de som estéreo.
5. Transmissão de dados de curta distância
Embora incomum, o RG59 ainda pode ser usado para transmissão de dados em redes locais sob condições específicas, especialmente quando são necessárias soluções-de baixo custo.
6, Precauções durante o uso
1). Evite flexões excessivas
Embora o RG59 seja relativamente macio, ainda é necessário evitar dobras ou torções excessivas, o que pode causar quebra do condutor interno ou danos ao isolamento, afetando assim a qualidade do sinal.
2). Selecione corretamente o conector

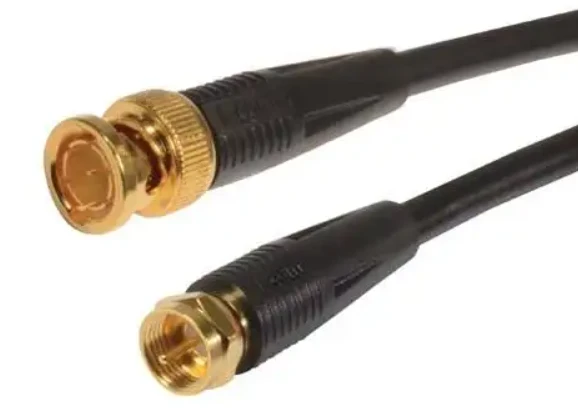

Use conectores apropriados do tipo BNC ou F-e garanta uma conexão segura e confiável. Conectores incorretos podem causar vazamento de sinal ou mau contato, afetando assim a eficiência da transmissão.
3) Tratamento à prova d'água e-à prova de umidade
Se instalado ao ar livre ou em ambientes úmidos, devem ser tomadas medidas de impermeabilização, como o uso de juntas impermeáveis ou fita de vedação, para evitar a entrada de umidade e causar curtos-circuitos ou outros problemas.
4). Aterramento da camada de blindagem
Certifique-se de que a camada de blindagem esteja devidamente aterrada, o que pode melhorar a capacidade anti-interferência e a segurança. Cabos não devidamente aterrados podem se tornar canais para picos de energia ou descargas atmosféricas, causando danos aos equipamentos.
5). Limite de comprimento
Considerando os fatores de atenuação, tente usar cabos mais curtos para garantir a qualidade do sinal. Para transmissão-de longa distância, pode ser necessário considerar o uso de cabos de especificações mais altas ou melhorar os sinais por meio de amplificadores.
6). Inspeção e manutenção regulares
Inspecione regularmente os cabos quanto a danos físicos e juntas soltas. Mantenha os conectores e conexões limpos para evitar que o acúmulo de poeira e sujeira afete a transmissão do sinal.
7). Impedância correspondente
Certifique-se de que a impedância de entrada e saída de todos os dispositivos conectados seja de 75 ohms para evitar perda de reflexão e distorção de sinal
