Para cravar o terminal de emenda dupla face, precisamos estar atentos à qualidade. No IPC-A-620, há um capítulo para definir as especificações.
Alvo - Classe 1,2,3
• Manga termorretrátil usada-com código de cor correta (A).
• A luva termorretrátil é centralizada no ferrolho.
• Os anéis de vedação fundíveis vazaram.
Aceitável - Classe 1,2,3
• As extremidades dos fios não encostam no batente do fio. Os fios são visíveis
através de janelas de inspeção (setas).
• A folga do isolamento do fio é inferior a dois diâmetros de fio, incluindo
isolamento.
• Bellmouth é evidente.
Aceitável - Classe 1,2,3
• A lacuna de isolamento do fio está dentro de dois diâmetros de fio, incluindo
isolamento em ambas as extremidades (não mostrado).
• As extremidades da luva termorretrátil são vedadas ao isolamento do fio
(nenhum fio fica exposto).
Aceitável - Classe 1,2,3
• Os recuos de crimpagem são girados (somente emendas contínuas).
Aceitável - Classe 1
Indicador de processo - Classe 2,3
• A luva termorretrátil não está centralizada, mas as extremidades da luva estão
selado ao isolamento do fio.
Defeito - Classe 1,2,3
• O isolamento do fio se estende até o cilindro de crimpagem do fio (A).
• O recuo de crimpagem está fora da extremidade da emenda (B).
• A(s) extremidade(s) do fio não são visíveis através da(s) janela(s) de inspeção
(C).
• A lacuna de isolamento do fio é maior que dois diâmetros de fio
incluindo isolamento (D).
• A luva termorretrátil não se sobrepõe a ambos os isolamentos
lacunas (não mostradas).
Defeito - Classe 1,2,3

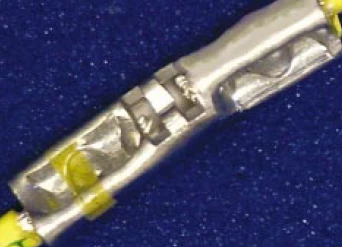

• Os fios se estendem para fora da janela de inspeção.
Defeito - Classe 1,2,3
• Os fios de arame perfuraram a capa termorretrátil.
