O teste e a instalação de antenas são etapas fundamentais para garantir o funcionamento normal dos sistemas de comunicação sem fio. Quer sejam usadas para transmissão e televisão, comunicação móvel, comunicação via satélite ou outras aplicações sem fio, a instalação e depuração corretas das antenas são cruciais. Este artigo analisará as etapas de teste e instalação da antena.
一, fase de teste
1. Preparação antes do teste
(1) Verifique a antena: confirme se a antena está intacta, se todos os componentes estão completos e se não há danos físicos.
(2) Verifique ferramentas e equipamentos: Certifique-se de que todas as ferramentas de teste (como analisadores de redes vetoriais, medidores de energia, analisadores de espectro, etc.) e ferramentas de instalação (chaves de fenda, chaves inglesas, escadas ou plataformas elevatórias, etc.) estejam disponíveis e funcionando corretamente.
2. Teste de conexão
(1) Conexão preliminar: Antes de instalar a antena fixa, realize um teste preliminar de fiação para verificar se a conexão entre a antena e o alimentador, transmissor ou receptor está normal.
(2) Medição da taxa de ondas estacionárias (VSWR): Use um analisador de rede vetorial ou testador de taxa de ondas estacionárias para medir a taxa de ondas estacionárias de uma antena, garantindo que esteja dentro de uma faixa aceitável, indicando uma boa correspondência de impedância entre a antena e o alimentador.
3. Avaliação ambiental
Teste de interferência: verifique possíveis fontes de interferência no ambiente circundante, como outros dispositivos sem fio, linhas de alta-tensão, grandes objetos metálicos, etc., e avalie o impacto potencial desses fatores no desempenho da antena.
2, Fase de instalação
1. Seleção e planejamento do local
(1) Determinação da posição: Escolha o local de instalação ideal para a antena, levando em consideração fatores como caminho da linha de visão, alcance de cobertura do sinal, obstáculos próximos e interferência potencial.
(2) Layout do projeto: Planeje o layout dos suportes de antena, pára-raios, sistemas de aterramento e alimentadores.
2. Implementar instalação
(1) Suporte de instalação e base: Instale o suporte da antena e a base de acordo com os desenhos do projeto para garantir estabilidade e segurança.

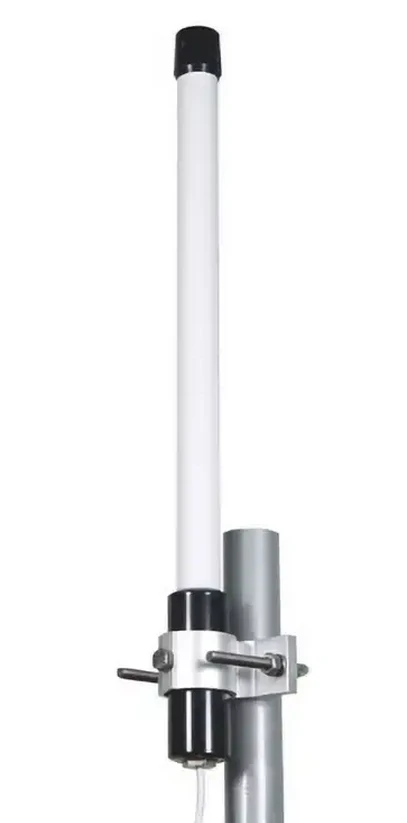

(2) Antena fixa: Fixe a antena no suporte, ajuste sua direção e ângulo de inclinação para obter o padrão de radiação esperado.
(3) Conecte o alimentador: Conecte a antena ao alimentador do receptor ou transmissor, garantindo uma conexão firme, e use fita à prova d'água ou tubo termorretrátil para proteger a conexão das condições climáticas.
3. Aterramento e Segurança
Sistema de aterramento: Instale um sistema de aterramento eficaz, incluindo hastes e fios de aterramento, para proteger o sistema da antena contra danos causados por raios e descargas eletrostáticas.
3, fase de depuração
1. Ajuste e Calibração
(1) Ajuste de direção e inclinação: ajuste a direção e inclinação da antena com base na posição da fonte de sinal para otimizar o efeito de recepção ou transmissão.
(2) Verifique novamente a proporção da onda estacionária: Após a instalação, meça a proporção da onda estacionária novamente para confirmar o desempenho do sistema de antena no ambiente de instalação real.
2. Teste de desempenho
(1) Teste de intensidade do sinal: Use um testador de intensidade de sinal ou analisador de espectro para verificar a intensidade do sinal recebido ou transmitido da antena para garantir que atenda às expectativas.
(2) Teste de interferência: Verifique novamente se há interferência para garantir que o desempenho do sistema de antena não seja significativamente afetado na operação real.
3. Verificação funcional
Depuração de integração do sistema: Realize a depuração de integração com o transmissor ou receptor para garantir a operação normal de todo o sistema de comunicação sem fio.
